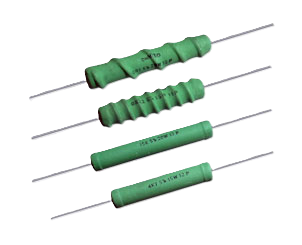

Resistor tipo ANC

Resistor tipo ANCNI

Fio Axial Núcleo de Cerâmica

Fio Axial Núcleo de Cerâmica Não Indutivo

Aplicação

Estes resistores foram desenvolvidos para dissipara grandes potência em pequenos volumes.

Descrição

Os resistores de fio ANC e ANCNI A Quinta Resistores, são fabricados com fios de ligas especiais, são enrolados de forma que não se forme campo magnético ou elétrico ao redor do resistor. Tampas metálicas são colocadas nas extremidade do núcleo, onde é soldado o elemento resistivo, bem como os terminais resistivos, em cobre estanhado. O resistor é revestido com cimento verde à base de silicone, que não é inflamável, suportando altas temperaturas.

Montagem

Estes resistores devem ser montados de modo que:

a) Não fiquem sujeitos a força mecânica, afim de permitir a expansão térmica sobre toda a faixa de temperatura permitida

b) Outros componentes e materiais nas intermediações, não sejam afetados pelo calor irradiado

c) A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão de solta

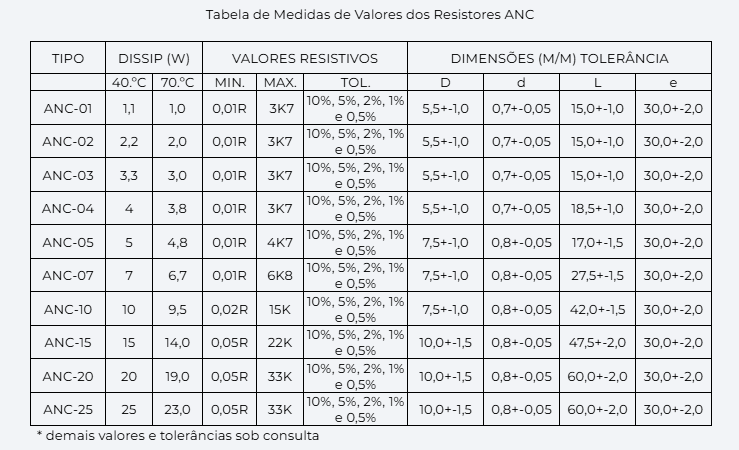

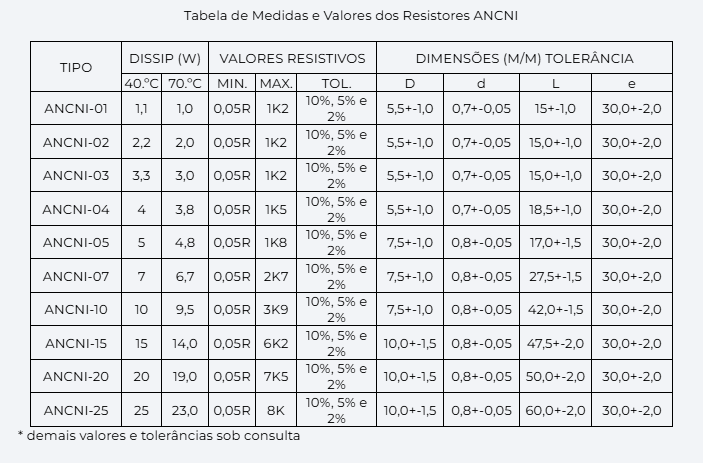

Dados Técnicos

• Série padronizada conf.                                    IEC 63

• Máxima temperatura de superfície               350°C

• Especificação básica                                         IEC 266

• Categoria climática                                           (IEC 68) 40/200/56

  Estabilidade após

• 1000h - dissipação nominal                             R/R máx. 5% ou 0,1 ohm

• Ensaios climáticos                                             R/R máx. 5% ou 0,1 ohm

• Sobrecarga de curta duração                         R/R máx. 2% ou 0,1 ohm
