Resistor tipo AL

Resistor tipo ALNI

Resistor tipo ALM

Fio Encapsulado de Alumínio Horizontal

Fio Não Indutivo Encapsulado de Alumínio Horizontal

Metal Filme Encapsulado de Alumínio Horizontal

Aplicação

Estes resistores foram desenvolvidos para dissipara grandes potência em pequenos volumes, levando em conta quando as características de inflamabilidade são importantes. Sua forma prismática facilita a montagem sobre superfícies planas. A disposição de seus terminais permite montagem horizontal

Descrição

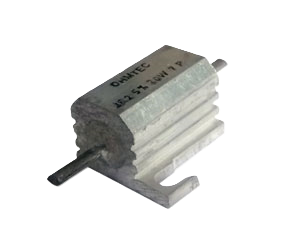

Os resistores Encapsulado de Alumínio A Quinta Resistores, os elementos resistivos são montados sobre cerâmica de alta qualidade e, em suas extremidades são colocadas tampas metálicas às quais são soldados os terminais.

O conjunto é encapsulado em alumínio e selados em resina de silicone, proporcionando maior proteção ao elemento resistivo contra influências externas, oferecendo completa proteção contra solventes agressivos.

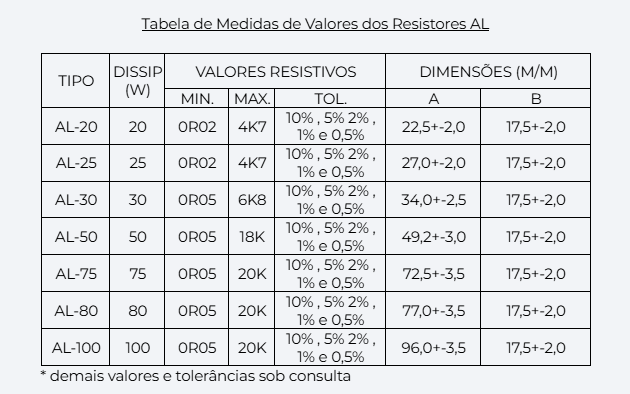

• AL - Os resistores Encapsulados em Alumínio, são fabricados com fios de ligas especiais.

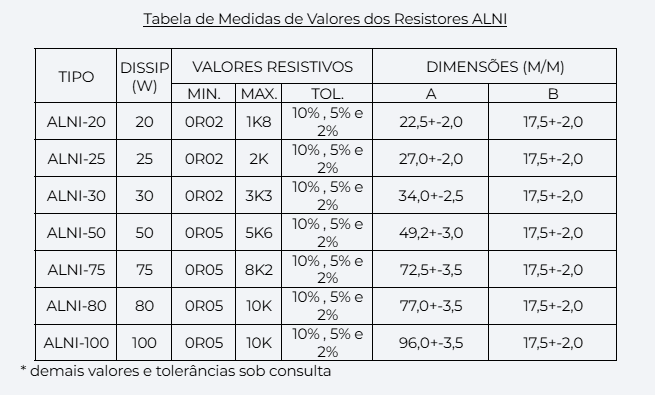

• ALNI - Os resistores Encapsulados em Alumínio Não Indutivo são fabricados com fios de ligas especiais e enrolados de forma que não gerem campo magnético ou elétrico ao redor do resistor.

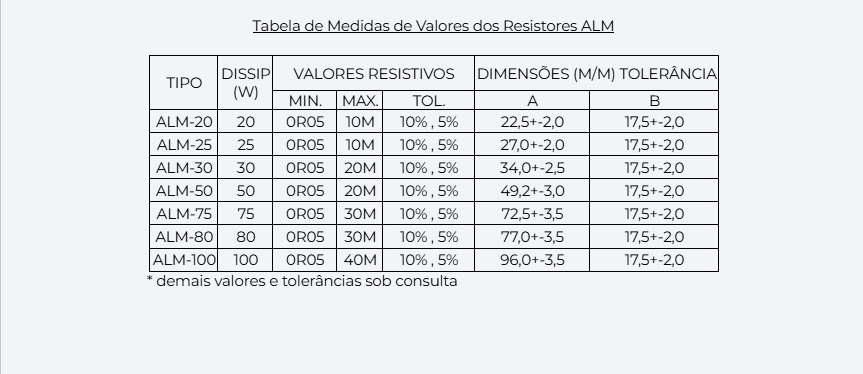

• ALM -  Os resistores Encapsulados em Alumínio são fabricados em metal filme sobre núcleo de cerâmica. Em suas extremidades são colocadas tampas metálicas, às quais são soldados os terminais em fios de cobre estanhado.

Montagem

Estes resistores devem ser montados de forma que:

• Não fiquem sujeitos a força mecânica a fim de permitir a expansão térmica sobre toda a faixa de temperatura permitida.

• Outros componentes e materiais nas imediações, não sejam afetados pelo calor irradiado.

• A temperatura nos pontos de solda dos terminais não alcance a temperatura de fusão de solda.

Dados Técnicos

• Temperatura de superfície máxima          +-350°C

• Especificação básica                                     IEC266

• Categoria climática ( IEC 68)                       40/200/56

• Estabilidade após 1000h                               ^R>=5% ou 0,1 ohm

• Dissipação nominal                                       ^R<=3% ou 0,1 ohm

• Sobrecarga de curta duração                    ^R<=2% u 0,1 ohm
